| Genel Özellikleri | ||||||||||
| - Çabuk ve kolay montaj olanağı sağlayan bir dübeldir. - Matkap çapı ile dübel çapının eşit olması dolayısı ile ekonomiklik sağlar. - Asma yüklerine dayanıklıdır. - Bağlantı kanalları,konsollar,raflar v.b. bağlanabilecek parçalarda kullanılabilir. - Paslanmalara karşı çinko kaplıdır. ( 5 - 8 Mikron ) |
.png) |
|||||||||

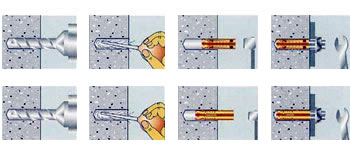

| Uygulama Şekli |
.jpg) |
.jpg) |
| Teknik bilgiler ≥ B25 Kalitedeki beton için verilmiştir. |
| Ölçüler | M8 | M10 | M12 | M16 |
| Tek dübel için müsaade edilen yük Emniyetli Çekme Yükü ( kN ) |
1,4 | 2,3 | 3,2 | 5,8 |
| Uygun Aks ve kenar uzaklığında Eğilme momenti ( Nm ) |
11,7 | 23,4 | 34,9 | 88,8 |
| Kod No | M | L (mm) | ØD (mm) | H (mm) | hv (mm) | t* max (mm) | İki Dübel Arası Min. c(mm) | Dübelin Kenardan Min. Uzaklığı d(mm) | Uygulanacak Malzemenin Min. Kalınlığı e(mm) | Poşet Adeti | Poşet Kg. |
| IDKL08075 | M8 | 75 | 8 | 60 | 45 | 9 | 260 | 130 | 100 | 400 | 12,4 |
| IDKL08115 | M8 | 115 | 8 | 100 | 65 | 9 | 260 | 130 | 100 | 150 | 6,5 |
| IDKL10090 | M10 | 90 | 10 | 80 | 50 | 12 | 300 | 150 | 120 | 200 | 11,85 |
| IDKL10120 | M10 | 120 | 10 | 110 | 55 | 12 | 300 | 150 | 120 | 150 | 11,64 |
| IDKL12110 | M12 | 110 | 12 | 100 | 60 | 14 | 360 | 180 | 140 | 120 | 13,07 |
| IDKL16145 | M16 | 145 | 16 | 130 | 80 | 25 | 460 | 230 | 160 | 50 | 12,25 |
