Ürün Adı:Sprinkler Kelepçe - IEKSP
| Genel Özellikleri | ||||||||||
| Malzeme: Karbon çeliği. Standart Yüzey: Elektrogalvaniz çinko kaplama (8-10 Mikron). İstek üzerine daldirma galvaniz, PVC kaplamali veya boyali olarak da üretilir. Kullanim: Genlesme hareketleri fazla olmayan izolasyonsuz borularin tasinmasi ve sprinkler tesisatlarinda kullanim için tasarlanmistir. Borular yerlestirilirken düsey ayar yapmak mümkündür. Boruya yükseklik ayari yapilirken somunun tirtilli yüzeyi kavramayi kolaylastirmaktadir. Onaylar: Manufacturers' Standardization Society MSS SP-58 ve MSS SP-69 Tip 7 ile uyumludur. |
 |
|||||||||

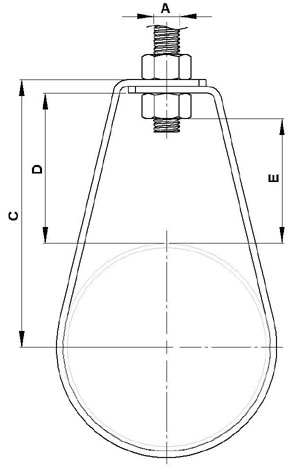

| Uygulama Şekli | |
 |
 |
| Code No | Code No For HDG | Code No For PVC | Size | Size of Steel | A | C | D | E | Max Recoom Load KN | Weight (per 100) Kg | |
| Inch | mm | ||||||||||
| IEKSP020 | IEKSP020H | IEKSP020P | 3/4" | (20) | 1.5x25 | M10 | 54,5 | 36,5 | 28,5 | 4 | 6,7 |
| IEKSP025 | IEKSP025H | IEKSP025P |
1" |
(25) | 1.5x25 | M10 | 63,5 | 42,5 | 34,5 | 4 | 7,5 |
| IEKSP032 | IEKSP032H | IEKSP032P | 1 1/4" | (32) | 1.5x25 | M10 | 70,5 | 44,5 | 36,5 | 4 | 8,8 |
| IEKSP040 | IEKSP040H | IEKSP040P | 1 1/2" | (40) | 1.5x25 | M10 | 75,5 | 46,5 | 38,5 | 4 | 9,4 |
| IEKSP050 | IEKSP050H | IEKSP050P | 2" | (50) | 1.5x25 | M10 | 83,5 | 47,5 | 39,5 | 4 | 10,6 |
| IEKSP065 | IEKSP065H | IEKSP065P | 2 1/2" | (65) | 2.5x25 | M10 | 100,5 | 56,5 | 48,5 | 6,6 | 20,9 |
| IEKSP080 | IEKSP080H | IEKSP080P | 3" | (80) | 2.5x25 | M10 | 117,5 | 66,5 | 58,5 | 6,6 | 23,6 |
| IEKSP100 | IEKSP100H | IEKSP100P | 4" | (100) | 2.5x25 | M10 | 143,5 | 80,5 | 72,5 | 6,6 | 28,4 |
| IEKSP125 | IEKSP125H | IEKSP125P | 5" | (125) | 3x25 | M12 | 175 | 98 | 88 | 7,8 | 40 |
| IEKSP150 | IEKSP150H | IEKSP150P | 6" | (150) | 3x25 | M12 | 196 | 105 | 95 | 7,8 | 45,6 |
| IEKSP200 | IEKSP200H | IEKSP200P | 8" | (200) | 3x40 | M16 | 262 | 145 | 132 | 12 | 96,7 |
| IEKSP250 | IEKSP250H | IEKSP250P | 10" | (250) | 3x40 | M16 | 357,5 | 214 | 201 | 12 | 123 |
